M o d b u s協議串口、網口轉I / O模塊
◎ 支持標準的 Modbus RTU 、 Modbus TCP/UDP通訊協議；
◎ 可連接工控觸摸屏、PC上位機、單片機、Arduino、樹莓派等；
◎ 開關量采集兼容高、低兩種電平信號輸入方式；
◎ 模擬量輸入/輸出分辨率為12位；
◎ 可安裝在標準DIN35導軌上；
◎ 網絡模塊支持同時連接3個TCP客戶端和1個UDP客戶端；
◎ 網口、RS232(RS485)通訊口可以同時使用；
◎ 可通過軟件修改站號、波特率、IP、端口號、檢驗位等通訊參數。
-
Modbus RTU/TCP協議型號參數
型 號
數字量輸入輸出
通訊接口
模擬量輸入
模擬量輸出
接線圖
外形尺寸

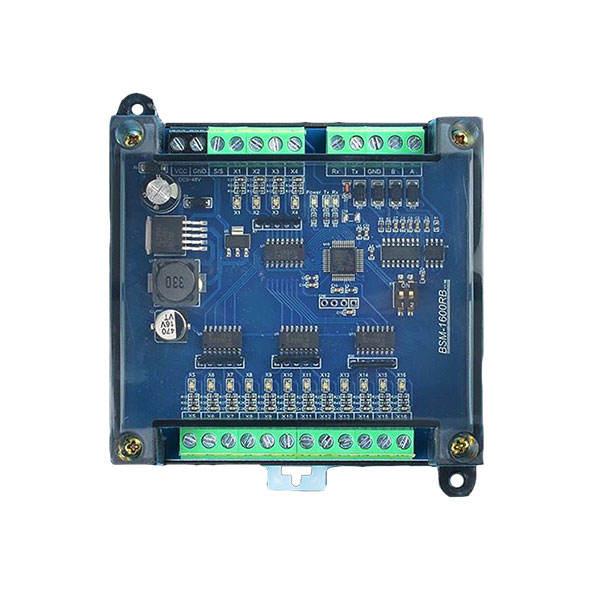

RVM-1600RB
16路開關量輸入
RS232+RS485
無
無
A1
A型
RVM-0404RB
4路開關量輸入
RS232+RS485
無
無
A1.B1
A型
4路繼電器輸出
RVM-0404RB-2AD-2DA
4路開關量輸入
RS232+RS485
0～10V 或
4～20mA 2 路0～10V 1 路*1
0～20mA 1 路
A1.B1.C.D
A型
4路繼電器輸出
RVM-0410RB
4路開關量輸入
RS232+RS485
無
無
A1.B2
A型
10路繼電器/晶體管輸出
RVM-0808RB
8路開關量輸入
RS232+RS485
無
無
A1.B1
B型
8路繼電器輸出

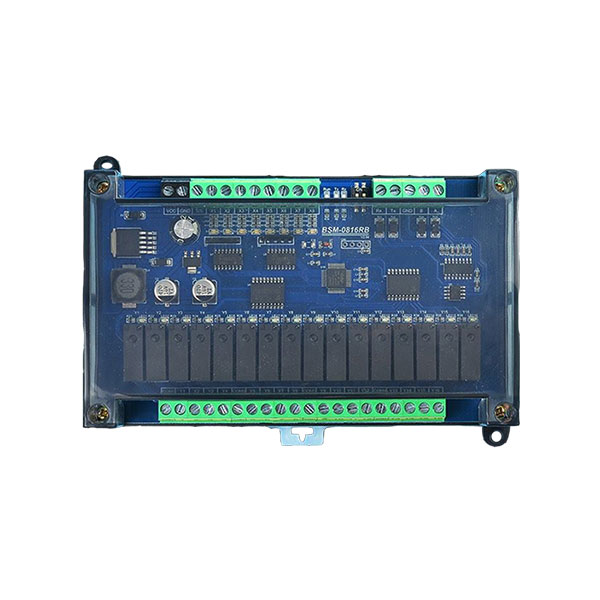

RVM-0816RB
8路開關量輸入
RS232+RS485
無
無
A1.B2
B型
16路繼電器/晶體管輸出
RVM-1616RB
16路開關量輸入
RS232+RS485
無
無
A1.B2
B型
16路繼電器/晶體管輸出
RVM-1104RB-8AD-2DA
11路開關量輸入
RS232+RS485
0～10V 或
4～20mA 8路0～10V 2路
A1.B1.C.D
B型
4路繼電器/晶體管輸出
RVM-0404E
4路開關量輸入
網口+RS232+RS485
無
無
A1.B2
A型
4路繼電器/晶體管輸出
RVM-1216E
12路開關量輸入
網口+RS232+RS485
無
無
A1.B2
B型
16路繼電器/晶體管輸出
